工业缝纫机无刷直流电机控制系统简介
时间:2011年12月05日来源:本站原创作者:admin点击:次
工业缝纫机无刷直流电机控制系统包括主控板，显示板、调速板、停针定位盘。调速板输出调速信号给主控板，实施启动，刹车，调速等功能。显示板可以调节最高运行转速，运行方向以及运行模式和显示当前转速，可以选择加上下位停针等功能。主控板是整个系统的核心，具备驱动无刷直流电机，保护等功能。
参数： 输入电源为220V单相电源， 最大输出功率400W。采用光电方式调速
工业缝纫机无刷直流电机控制系统的特点：
1.比同功率离合器电机省电50-70%，高效节能，即开即停，不存在空转耗能的现象。
2.利用微电脑调速系统驱动直流无刷电机，产品能直接带动缝制设备，调速性能好，方便灵敏，性能稳定，安全可靠。
3.免维护，寿命长，采用无碳刷设计，长期使用无需更换任何内部部件。
4.相比离合器电机，有低速高转矩的优点。
5.噪音低，发热少。运行期间对外界其他电子设备的干扰少。
6.电机转速可调范围在600RPM到3600RPM之间，以100转的间隔循环进行调整。
7.结构简单，体积小，重量轻，是同功率离合器电机重量的二分之一。

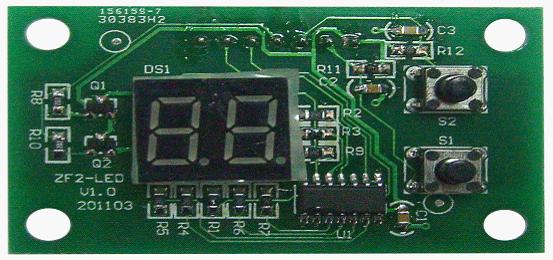

工缝无刷直流显示板
显示板包括速度设置键，工作模式键，电机转向键和一个双位数码管。背面包括一个四芯接口与主控板相连。
速度设置键
用于更改电机最高转速。电机的最高转速可在600RPM与3600RPM之间调整。每按下该键一次，转速增加100RPM，当转速达到3600RPM时，按下该键，速度回到600RPM，设置时数码管显示电机转速的前2位数字，如，3600RPM，显示36，显示时间为5秒钟。

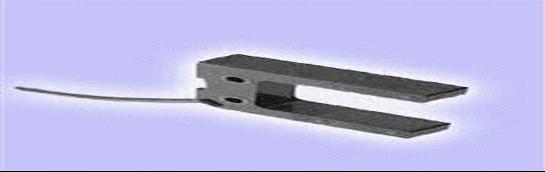

工缝无刷直流调速板
调速板采用光电方式。光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测目的。由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。

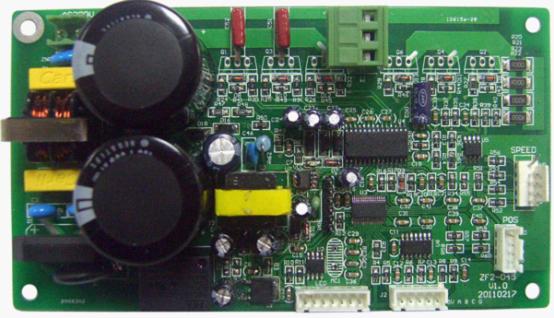

工缝无刷直流主控板
主控板接收调速板以及显示板的信号，去驱动无刷直流电机运行。主控制板采用方波控制。主要包括单片机，IGBT驱动芯片和IGBT,所有的都是采用进口最好的元器件、高稳定性是本系统的最大特点。
长沙启科电子有限公司自公司建立以来一直致力于无刷直流电机驱动的研发。在医用离心机控制系统、工缝缝纫机无刷直流控制系统、绕线机无刷直流驱动等行业中处于领先位置。公司主要在100W-4KW之间的无刷直流驱动丰富的经验。希望能和各行业的无刷电机厂家成为长期合作伙伴。
