BL100C比例放大器使用说明
时间:2012年07月25日来源:本站原创作者:admin点击:次
特点
高性能、低价格
设有最大输出电流设置电位器
适合多种给定信号类型
宽电源范围，DC12-36V
比例放大器带输出短路保护
概述
BL100C比例放大器适用于驱动直流电源供电，输出电流在1A以内的比例电磁阀。
电气规格
|
说明 |
最小值 |
典型值 |
最大值 |
|
供电电压（DC） |
12V |
24V |
36V |
|
最大输出电流 |
|
1A |
|
|
输出频率 |
|
100Hz |
|
输出电流最大值设定
电位器VR1用来调节比例电磁阀的最小输出电流。
电位器VR2用来调节比例电磁阀的最大输出电流。
比例放大器的最小输出电流调节范围为0-300mA；
最大输出电流的调节范围为250-1000mA。
给定信号类型设定
拨码开关S1用来设置给定1的信号类型，拨码开关S2用来设置给定2的信号类型。
|
类型 |
S1 |
S2 |
||||
|
1 |
2 |
3 |
1 |
2 |
3 |
|
|
0-5V |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
|
0-10V |
OFF |
ON |
OFF |
OFF |
ON |
OFF |
|
0-20mA |
ON |
OFF |
OFF |
ON |
OFF |
OFF |
|
4-20mA |
ON |
OFF |
ON |
ON |
OFF |
ON |
|
电位器 |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
外形尺寸
160（长）×75（宽）×50（高）
安装尺寸
150×47（￠4安装螺钉）

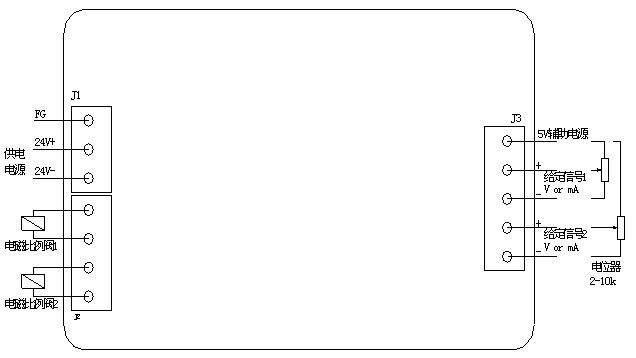

接线图
启科电子（http://www.csqkdz.com),转载请注明出处。
