STC2系列变频器的安装使用

用2个M4螺丝钉将变频器上的散热器固定在电控箱内。

变频器运转时，散热板的温度最高会上升到接近80℃。所以变频器背面的安装面必须要用能承受较高温度的材质。

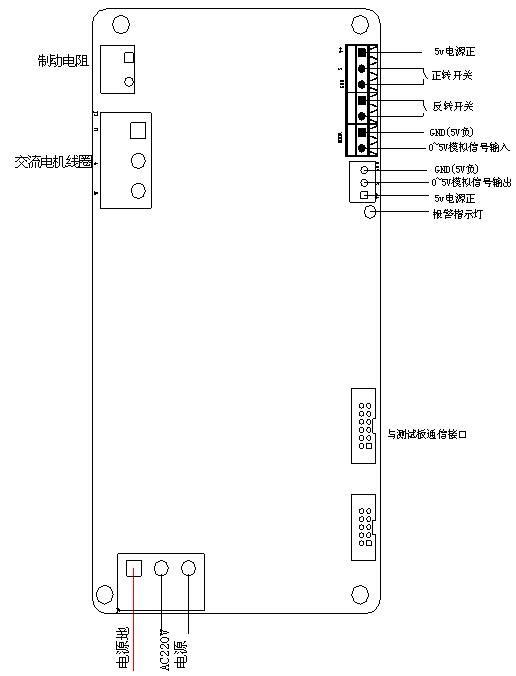

一、接线图

二、使用、操作

2.1 注意事项

● 使用前应详细阅读本产品使用手册；

● 主回路与控制回路的配线必需分离，以防止发生误动作。如必须交错请作成90°度的交叉；

● 变频器内部的电子元器件对静电特别敏感，因此不可将异物置入变频器内或触摸主电路板；

● 切断交流电源后，变频器的电源指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零组件；

● 绝不可将变频器的电机接线端子连接至AC电源；

● 实施配线，务必关闭电源；

2.2 使用

● 电机正反转

如图5.2所示，外部接两个无源开关，当正转开关导通时，电机正转；当反转开关导通时，电机反转；

● 频率给定信号

变频器接受外部的0-5V信号或一个电位器信号，对应输出的频率为0Hz-最大频率（根据电机的最高频率设置）。

● 电压输出信号

变频器输出一个0-5V的电压信号，对应频率0HZ-最大频率，供外部控制系统采样频率用。

三、变频器常见故障与处理

3．1 发生异常情况时，请首先检查电源电压、相关接插件引线是否松动。

3．2 由于变频器属专业产品，非专业人士请勿随意拆机进行修理。

3．3 如出现其它问题，请与厂商联系。

四、维护和保养

该变频器内没有导致其寿命缩短的易耗件。

五、运输、贮存

5．1 包装   产品外壳用2毫米的瓦棱纸包装，内部用泡沫填充。

5．2 运输  该变频器适于海、陆、空运输，运输搬运中应防雨，防止摔、砸。

5．3 贮存

必须置于通风、无尘埃、干燥这位置。

储存位置的环境温度必须在-20℃到+50℃范围内。

储存位置的相对湿度必须在0%到90%范围内，且无结露。

避免储存于含有腐蚀性气、液体之环境中。

避免放置于地面上，应置于合适的台架上且若周围环境恶劣，则应在包装袋中放置干燥剂。

避免安装在阳光直射的地方。
