130mm 三相混合式步进电机
|
三相混合式步进电机的详细说明 |
项目 |
规格 |
步距角 |
1.2° 、0.6° |
步距角精度 |
±5% (整步、空载) |
电阻精度 |
±10% |
电感精度 |
±20% |
温升 |
80°C Max.(额定电流、两相) |
环境温度 |
-20°C~+50°C |
绝缘电阻 |
100M Ω Min. ,500VDC |
绝缘强度 |
500VAC for one minute |
径向跳动 |
0.02Max. (450g 负载) |
轴向间隙 |
0.08Max. (450g 负载) |
径向最大力 |
220N (20mm 边缘为标准) |
轴向最大力 |
60N |
绝缘等级 |
B |
|
130mm三相混合式步进电机的技术参数 |
电机型号 |
步距角 |
相电压 |
相电流 |
相电阻 |
相电感 |
保持
转矩 |
转动
惯量 |
重量 |
起动
转矩 |
长度 |
单轴 |
degree |
V |
A |
Ω |
mH |
N.m |
Kg-cm2 |
kg |
N.m |
mm |
SY1303P168-5003A |
1.2/0.6 |
80-325 |
5 |
0.8 |
4.1 |
23 |
25 |
13 |
0.4 |
168 |
SY1303P197-5003A |
1.2/0.6 |
80-325 |
5 |
1 |
5.1 |
30 |
30 |
16 |
0.6 |
197 |
SY1303P225-5003A |
1.2/0.6 |
80-325 |
5 |
1.3 |
13.1 |
36 |
35 |
18 |
0.8 |
225 |
SY1303P280-5003A |
1.2/0.6 |
80-325 |
5 |
1.6 |
17.5 |
50 |
45.5 |
22 |
1.2 |
280 |
|

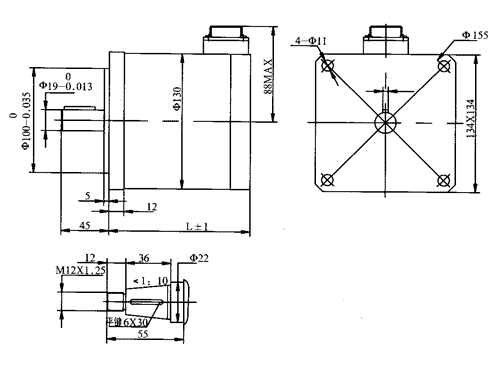

尺寸 |
|

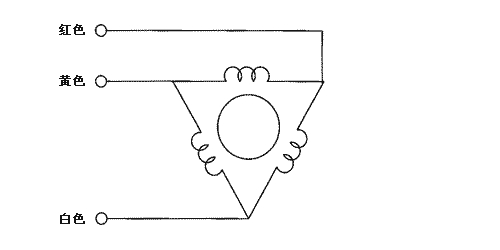

接线图 |
|

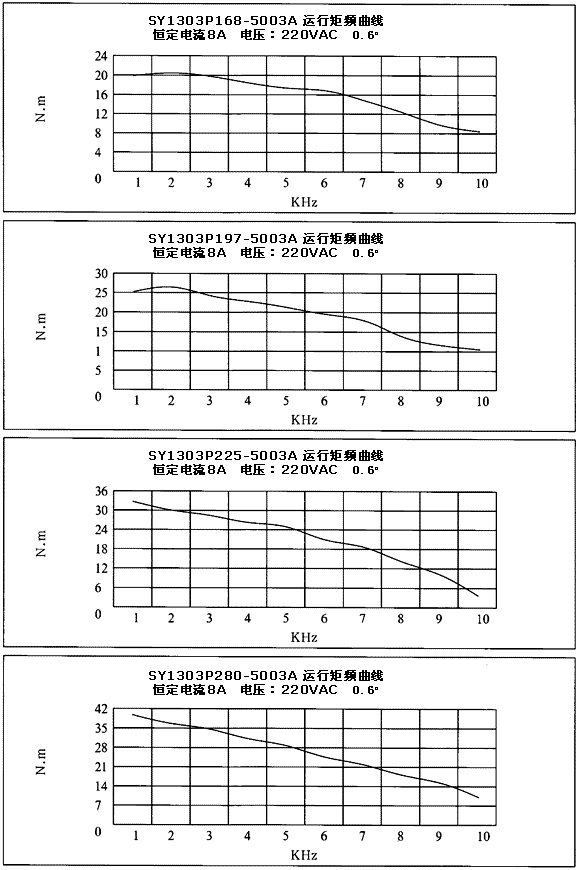

运行矩频特性 |
|
|
|
